蜂窩活性炭吸附+CO 催化氧化設備主要技術工作原理說明

（1） 蜂窩活性炭工作原理：

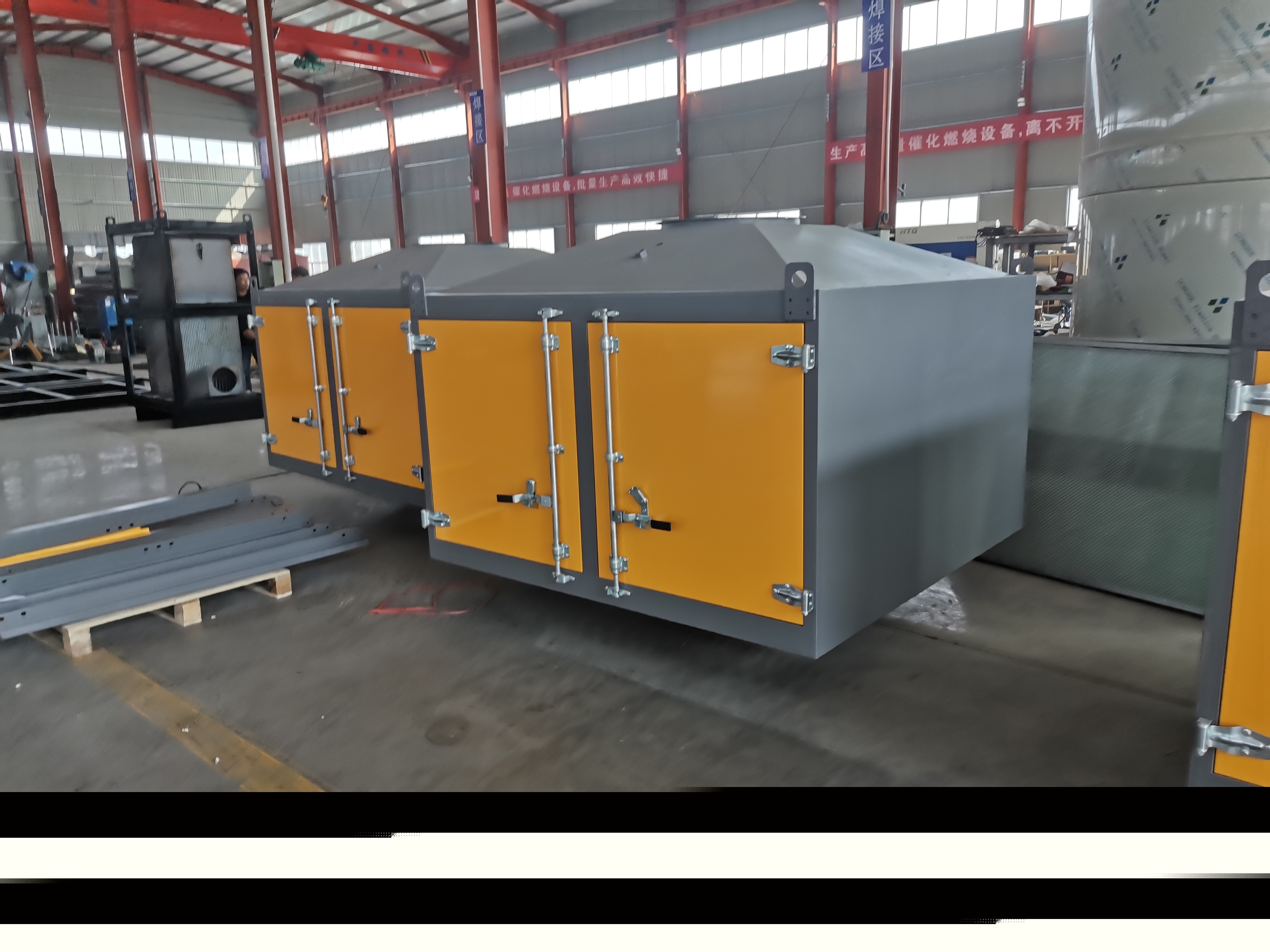

含有機物的廢氣經風機的作用，經蜂窩活性炭吸附層，利用蜂窩活性炭多微孔比表面積   大的吸附能力強將有機物質吸附在蜂窩活性炭微孔內，潔凈氣被排出；經一段時間后，蜂窩   活性炭達到飽和狀態時，停止吸附，此時有機物已經被濃縮在蜂窩活性炭?jī)?nèi)。再利用催化燃   燒對飽和蜂窩活性炭進行脫附再生，重新投入使用。

待處理的涂料有機混合廢氣經引風機作用，先經過預處理過濾裝置去除廢氣中的粉塵及雜質部分，否則直接吸附會堵塞蜂窩活性炭的微縮孔，從而影響吸附效果甚至失效，經過初步過濾后“相對純凈的有機廢氣”進入吸附裝置進行吸附凈化處理，有機物質被蜂窩活性炭特有的作用力截留在其內部，潔凈氣體通過風機和煙囪排放到大氣中，經過一段時間吸附后，   蜂窩活性炭達到飽和狀態，按照 PLC 自動控制程序?qū)柡偷姆涓C活性炭床與脫附后待用的蜂窩活性炭床進行交替切換。CO 自動升溫將熱空氣通過風機送入蜂窩活性炭床使碳層升溫將有機物從蜂窩活性炭中“蒸”出，脫附出來的廢氣屬于高濃度、小風量、高溫度的有機廢氣。

（2） 電催化氧化 ECO 工作原理：VOC-CH 型有機氣體催化凈化裝置，是利用催化劑使有害氣體中的可燃組分在較低的溫度下氧化分解的凈化方法。對于 CnHm 和有機溶濟蒸汽氧化

分解生成 CO2 和 H2O 并釋放出大量熱量。其反應方程式為：

C  H   +（n + m）O  ??pt?×pd ? nCO  + m H  O + 熱量

n m 4 2 2 2 2

該裝置主體結構由凈化裝置主機、引風機、控制系統三大部分組成。其中凈化裝置包括：   除塵阻火除塵器、熱交換器、預熱器、催化燃燒室。

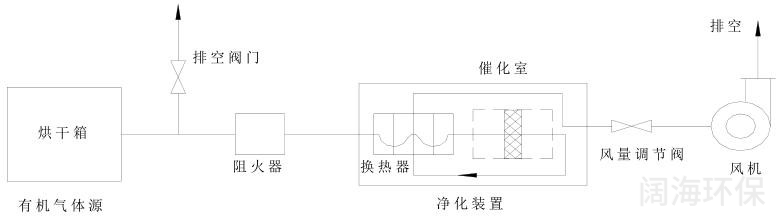

圖 2 VOC-CO 原理圖

     蜂窩活性炭脫附出來的高濃度、小風量、高溫度的有機廢氣經阻火除塵器過濾后，進入   特制的板式熱交換器，和催化反應后的高溫氣體進行能量間接交換，此時廢氣源的溫度得到   第一次提升；具有一定溫度的氣體進入預熱器，進行第二次的溫度提升(不同物質溫度不一樣 200-300)；之后進入第一級催化反應，然后進入二級催化燃燒,有機氣體徹底分解，同時釋放出大量的熱量；凈化后的氣體通過熱交換器將熱能轉換給出冷氣流，降溫后氣體由引風   機排空。

   有機物利用自身氧化燃燒釋放出的熱量維持自燃，如果脫附廢氣濃度足夠高，CO 正常使用需要很少的電功率甚至不需要電功率加熱，做到真正的節能、環保，同時，整套裝置安   全、可靠、無任何二次污染。
