6. 5.1工作原理

脈沖袋式除塵器是采用噴吹系統，周期性地向濾袋內或濾袋外噴吹壓縮空氣，以達到淸 除濾袋上粉塵的一種袋式除塵器。

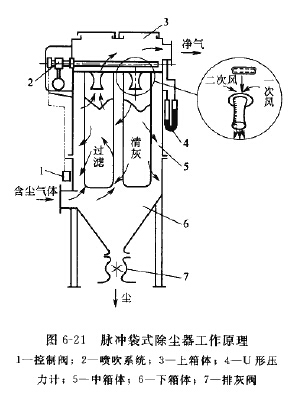

脈沖袋式除塵器的工作原理如圖6-21所示D 含塵氣體由進氣口進人下箱體，含塵氣體穿過濾 袋經文氏管進人上箱體，被凈化氣體由排氣口排 出，粉塵被吸附在濾袋上。隨著時間的增加，吸 附在濾袋上的粉塵越積越多，阻力也越來越大， 當達到控制的限定范圍時，脈沖控制儀發出信 號，按順序觸發各控制閥，開啟脈沖閥，氣包內 的壓縮空氣經脈沖閥，至噴射管的各孔噴出，再 經文氏管噴射到各濾袋內。濾袋在氣流的反向作 用下急劇膨脹，使積附在濾袋上的粉塵被淸除， 濾袋得到再生。被清除的粉塵落人灰斗，經排灰 閥排出*這樣反復循環，保證除塵器正常運行。

6.5.2噴吹系統

噴吹系統的組成如圖S-22所示。脈沖閥A 端接壓縮空氣氣包，S端接噴射管，背壓室接 控制閥。控制閥由脈沖控制儀控制，當脈沖控 制儀無信號輸出時，脈沖閥處于關閉狀態；當脈沖控制儀發出信號時，控制閥將脈沖閥開啟，壓縮空氣由氣包通過脈沖閥.經噴射管小孔噴入 文氏管，引發二次氣流，進行清灰。
